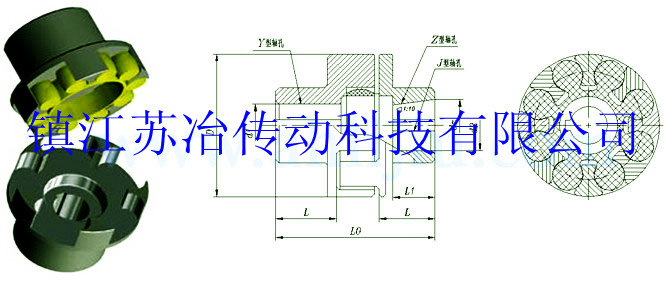

ML(LM)型梅花形彈性聯軸器 |
特點:具有補償兩軸相對偏移、減振、緩沖性能、徑向尺寸小,結構簡單、不用潤滑、承載能力較高,維護方使、更換彈性元件需軸向移動 (MLS型除外),適用于聯接同軸線,起動頻繁,正反轉變化,中速、中等轉矩傳動軸系和要求工作可靠性高的工作部位。不適用于重載、低速及軸向尺寸受艱制,更換彈性元件后兩軸對中困難的部位。
ML型--基本型;
MLL-II型--分體式制動輪型;
MLL-I型--整體式制動輪型;
MLZ型--單法蘭盤;
MLS型--雙法蘭盤;
ML(LM)型梅花形彈性聯軸器的參數及主要尺寸:(GB/T 5272-2002) mm
型號 |
公稱扭矩
Tn N.m |
許用轉速
r/min |
軸孔直徑
d1 d2 dz |
軸孔長度 |
L0 |
D |
彈性件
型號 |
轉動慣量
kg.m2 |
質量
kg |
彈性硬件(HA) |
a |
b |
鐵 |
鋼 |
Y型 |
J1 Z型 |
L推薦 |
≥85 |
≥94 |
L |
ML1
(LM1) |
25 |
45 |
11500 |
15300 |
12 14 |
32 |
27 |
35 |
86 |
50 |
|
0.014 |
0.66 |
16 18 19 |
42 |
30 |
20 22 24 |
52 |
38 |
(LM2) |
50 |
100 |
9500 |
12000 |
16 18 19 |
42 |
30 |
38 |
95 |
60 |
|
0.044 |
0.92 |
20 22 24 |
52 |
38 |
25 28 |
62 |
44 |
ML2
(LM3) |
100 |
200 |
8200 |
109 |
20 22 24 |
52 |
38 |
40 |
103 |
70 |
|
0.075 |
1.55 |
25 28 |
62 |
44 |
30 32 |
82 |
60 |
ML3
(LM4) |
140 |
280 |
6700 |
9000 |
22 24 |
52 |
38 |
45 |
114 |
85 |
|
0.178 |
2.5 |
25 28 |
62 |
44 |
30 32 35 38 |
82 |
60 |
ML4
(LM5) |
250 |
400 |
5500 |
7300 |
25 28 |
62 |
44 |
50 |
127 |
105 |
|
0.412 |
4.3 |
30 32 35 38 |
82 |
60 |
40 42 |
112 |
84 |
ML5
(LM6) |
400 |
710 |
4600 |
6100 |
30 32 35 38 |
82 |
60 |
55 |
143 |
125 |
|
0.73 |
6.2 |
40 42 45 48 |
112 |
84 |
ML6
(LM7) |
630 |
1120 |
4000 |
5300 |
35*38* |
82 |
60 |
60 |
159 |
145 |
|
1.85 |
8.6 |
40*42* 45 48 50 55 |
112 |
107 |
ML7
(LM8) |
1120 |
2240 |
3400 |
4500 |
45*48*50*55* |
112 |
84 |
70 |
181 |
170 |
|
3.88 |
14 |
60 63 65 |
142 |
107 |
ML8
(LM9) |
1800 |
3550 |
2900 |
3800 |
50*55* |
112 |
84 |
80 |
208 |
200 |
|
9.22 |
25.7 |
60 63 65 70 71 75 |
142 |
107 |
ML9
(LM10) |
3500 |
6300 |
2500 |
3300 |
60*63*65* 70 71 75 |
142 |
107 |
90 |
230 |
230 |
|
18.95 |
41 |
80 85 90 95 |
172 |
132 |
ML10
(LM11) |
4500 |
9000 |
2200 |
2900 |
70*71*75* |
142 |
107 |
100 |
260 |
260 |
|
39.68 |
59 |
80 85*90 95 |
172 |
132 |
100 110 |
212 |
167 |
ML11
(LM12) |
6300 |
12500 |
1900 |
2500 |
80*85*90*95* |
172 |
132 |
115 |
297 |
300 |
|
73.43 |
87 |
100 110 120 |
212 |
167 |
ML12
(LM13) |
11200 |
20000 |
1600 |
2100 |
90*95* |
172 |
132 |
125 |
323 |
360 |
|
178.45 |
140 |
100*110*120*125* |
212 |
167 |
130 |
252 |
202 |
ML13
(LM14) |
12500 |
25000 |
1400 |
1900 |
100*110*120*125* |
212 |
167 |
135 |
333 |
400 |
|
208.75 |
160 |
130 |
252 |
202 | |
