TLL(LTZ)帶制動輪彈性套聯軸器
發布者：鎮江蘇冶傳動科技有限公司 發布時間：2012-04-21 11:14:20 點擊次數：2464
關閉
| TLL(LTZ)帶制動輪彈性套聯軸器 |
|
特點：具有一定補償兩軸線相對偏移和減振、緩沖性能，結構簡單，制造容易，不需潤滑，維修方便，徑向尺寸較大，適用于安裝底座剛性好，對中精度較高，沖擊載荷不大，對減振要求不高的軸系傳動，適用范圍廣泛，是我國最早通用標準聯軸器。不適用于高速和低速重載工況條件。
TL型--基本型；
TLL型--帶制動輪型；

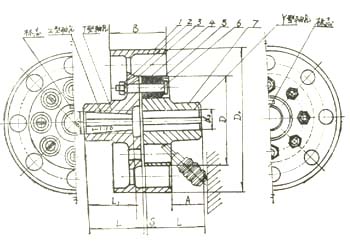

TLL(LTZ)彈性套柱銷聯軸器基本性能參數和主要尺寸:(GB/T 4323-84<2002>)mm
|
型號 |
公稱扭矩
Tn N.m |
許用轉速
r/min |
軸孔直徑
d1 d2 dz |
軸孔配合長度 |
D0 |
D |
B |
S |
A |
重量
kg |
轉動慣量
kg.m2 |
|
Y型 |
J J1 Z型 |
|
L |
L1 |
L |
|
TLL1
(LTZ5) |
125 |
3800 |
25 28 |
62 |
44 |
62 |
200 |
130 |
85 |
5 |
45 |
8.3 |
0.05 |
|
30 32 35 |
82 |
60 |
82 |
|
TLL2
(LTZ6) |
250 |
3000 |
32 35 38 |
250 |
160 |
105 |
5 |
15.3 |
0.15 |
|
40 42 |
112 |
84 |
112 |
|
TLL3
(LTZ7) |
500 |
2400 |
40 42 45 48 |
315 |
190 |
132 |
6 |
30 |
0.45 |
|
TLL4
(LTZ8) |
710 |
2400 |
45 48 50 55 56 |
224 |
6 |
65 |
39.6 |
0.5 |
|
60 63 |
142 |
107 |
142 |
|
TLL5
(LTZ9) |
1000 |
2400 |
50 55 56 |
112 |
84 |
|
250 |
168 |
6 |
65 |
47 |
1.26 |
|
60 63 65 70 |
142 |
107 |
142 |
|
TLL6
(LTZ10) |
2000 |
1900 |
63 65 70 71 75 |
400 |
315 |
8 |
80 |
92.6 |
1.63 |
|
80 85 90 95 |
172 |
132 |
172 |
|
TLL7
(LTZ11) |
4000 |
1500 |
80 85 90 95 |
500 |
400 |
210 |
10 |
100 |
127.3 |
4.04 |
|
100 110 |
212 |
167 |
212 |
|
TLL8
(LTZ12) |
8000 |
1200 |
100 110 120 125 |
630 |
475 |
265 |
12 |
130 |
304.3 |
15 |
|
130 |
252 |
202 |
252 |
|
TLL9
(LTZ13) |
16000 |
1000 |
120 125 |
212 |
167 |
212 |
710 |
600 |
298 |
14 |
180 |
576.8 |
33 |
|
130 140 150 |
252 |
202 |
252 |
|
160 170 |
302 |
242 |
302 |
|
